Größenübersichten

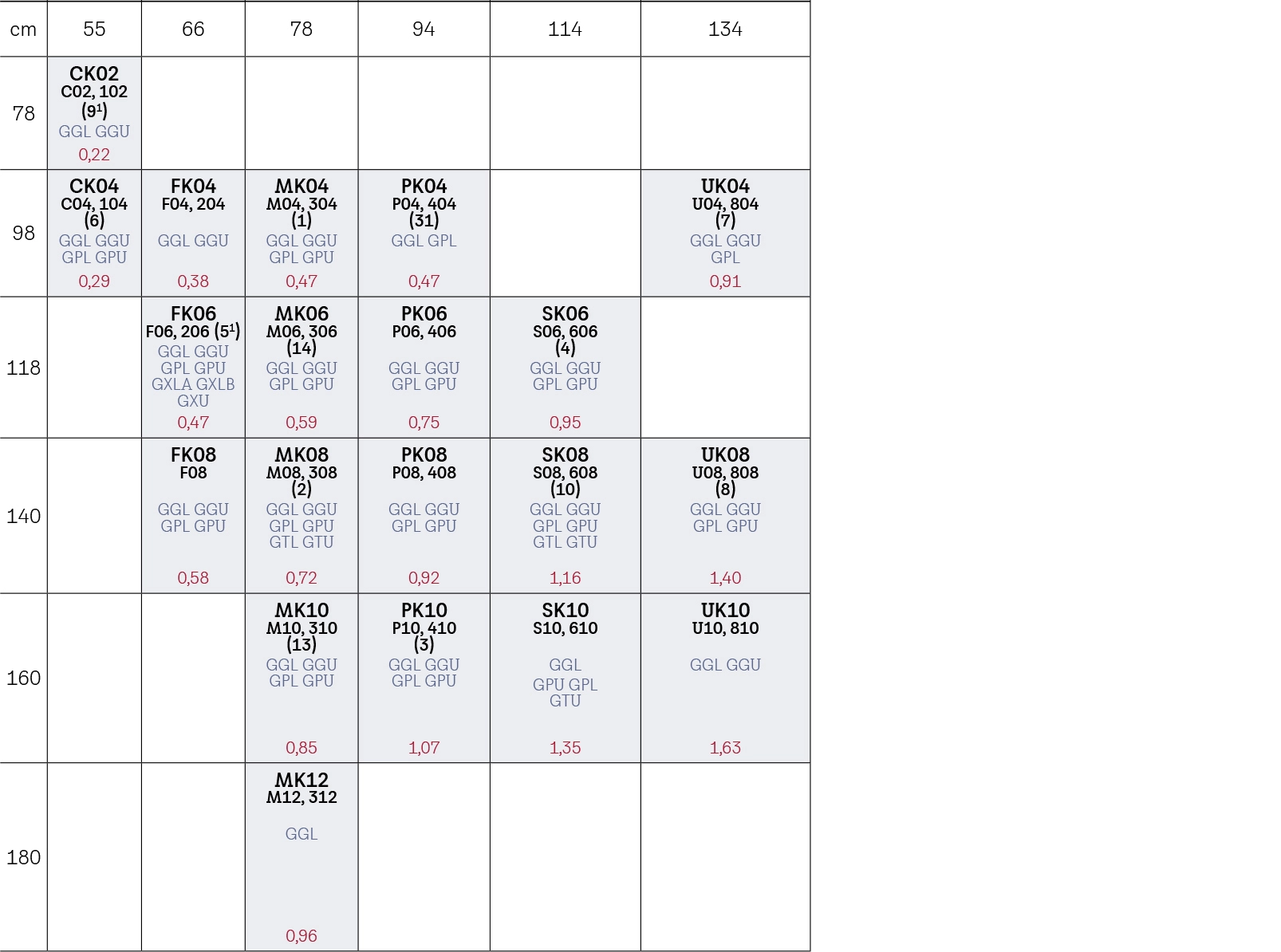

Größenraster für VELUX Dachfenster

Schwingfenster: GGU (Kunststoff) und GGL (Holz)
Klapp-Schwingfenster: GPU (Kunststoff) und GPL (Holz)
Ausstiegsfenster mit Klapp-Schwingfunktion: GTU (Kunststoff) und GTL (Holz)
Ausstiegsfenster mit Türfunktion: GXU (Kunststoff), GXLA (Holz) und GXLB (Holz)

¹ Beachten Sie die wichtigen Hinweise für den Austausch

Wichtige Hinweise für den Austausch älterer Fenstergenerationen:
Alte Fenstergrößen 102, 104, 204, 206: Im Vergleich zum neuen Sortiment ca. 1,5 cm abweichendes Nutmaß.
Alte Fenstergrößen 5 (70x118 bzw. 70x110 cm) und 9 (55x70 cm): Im Vergleich zum neuen Sortiment abweichende Fensterstock-Außenmaße.
Das Klapp-Schwingfenster GHL ist nicht mehr im Sortiment erhältlich. Als Alternative bitte das Klapp-Schwingfenster GPL wählen.
Sonderausführungen und Sonderlackierungen auf Anfrage.

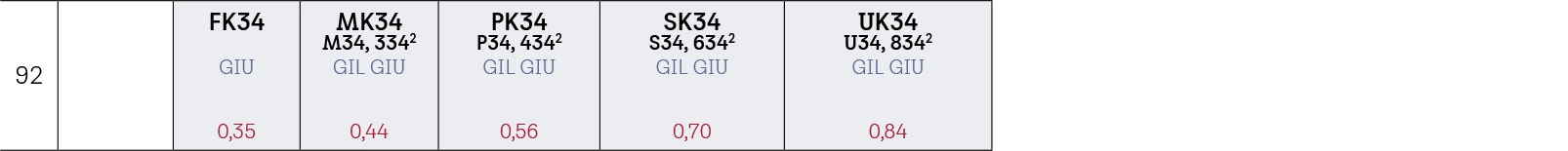

Größenraster für VELUX Fixelemente zur Verlängerung nach unten in der Dachschräge

GIU (Kunststoff) und GIL (Holz)

² Im Vergleich zum heutigen Sortiment abweichende Fensterstock-Außenmaße, fast idente Nutmaße

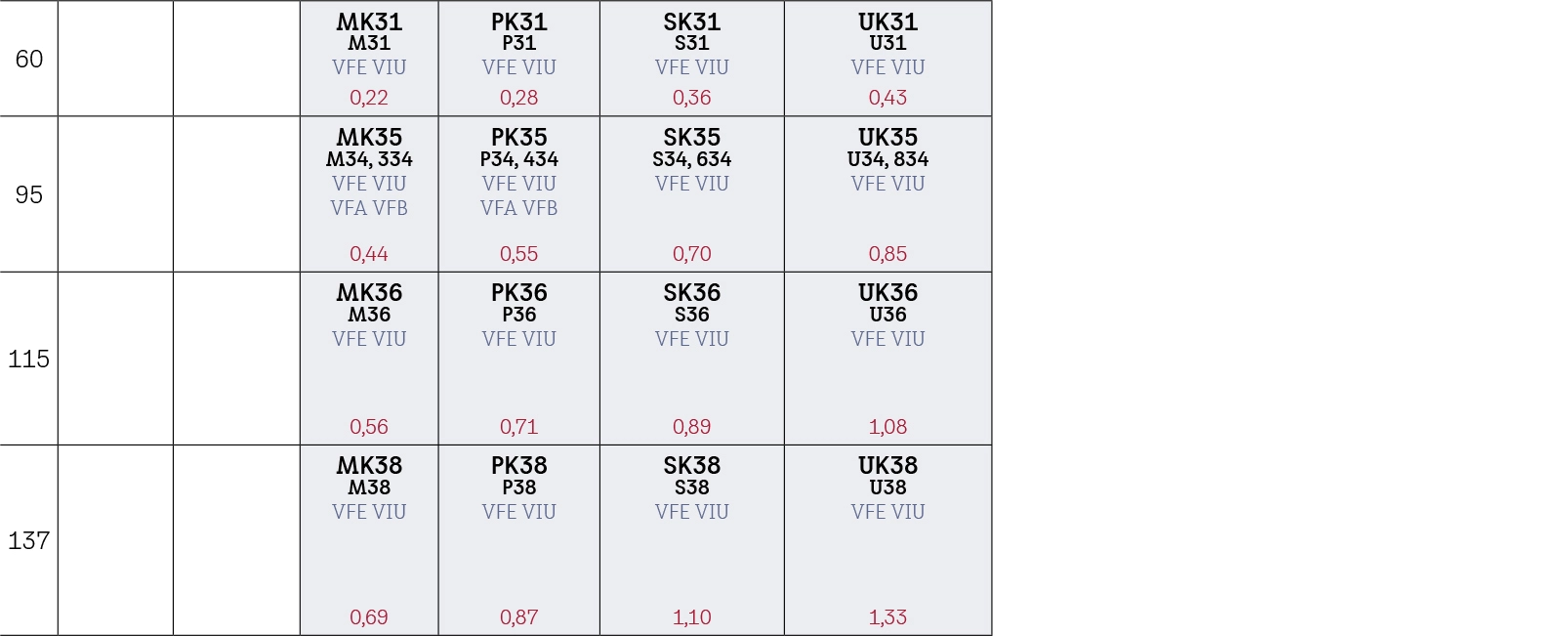

Größenraster für VELUX Fassadenelemente zur Verlängerung nach unten mit Drempel/Kniestock oder mit normaler Geschosshöhe

Zusatzelemente für Drempel/Kniestock: VIU (Fix, Kunststoff) und VFE (Kippfunktion, Holz)
Zusatzelemente für normale Geschosshöhe: VFA (Dreh-/Kippfunktion, Holz) und VFB (Dreh-/Kippfunktion, Holz)

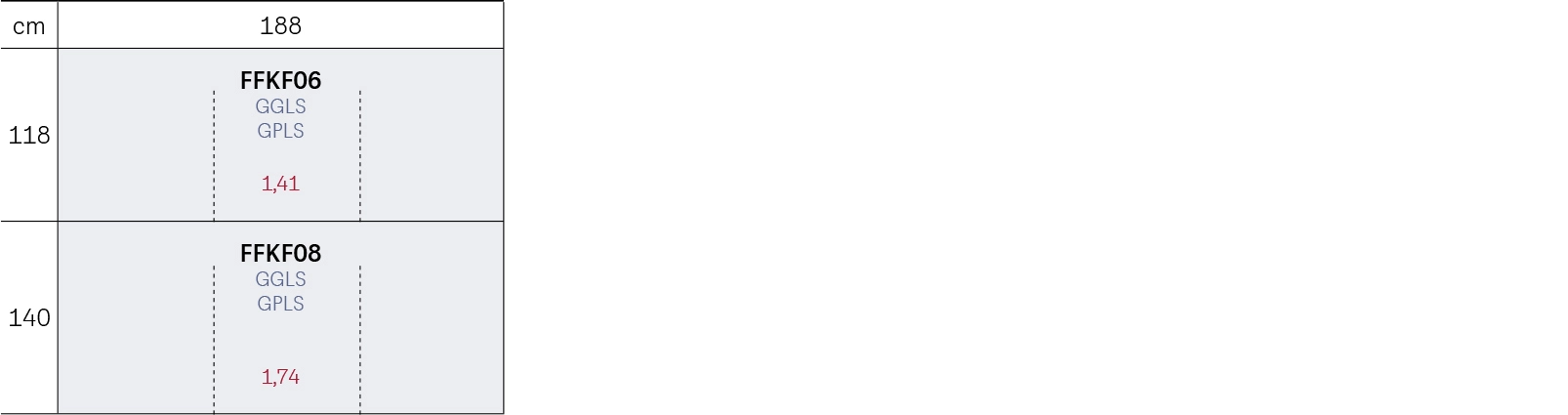

Größenraster für VELUX Lichtlösung 3-IN-1

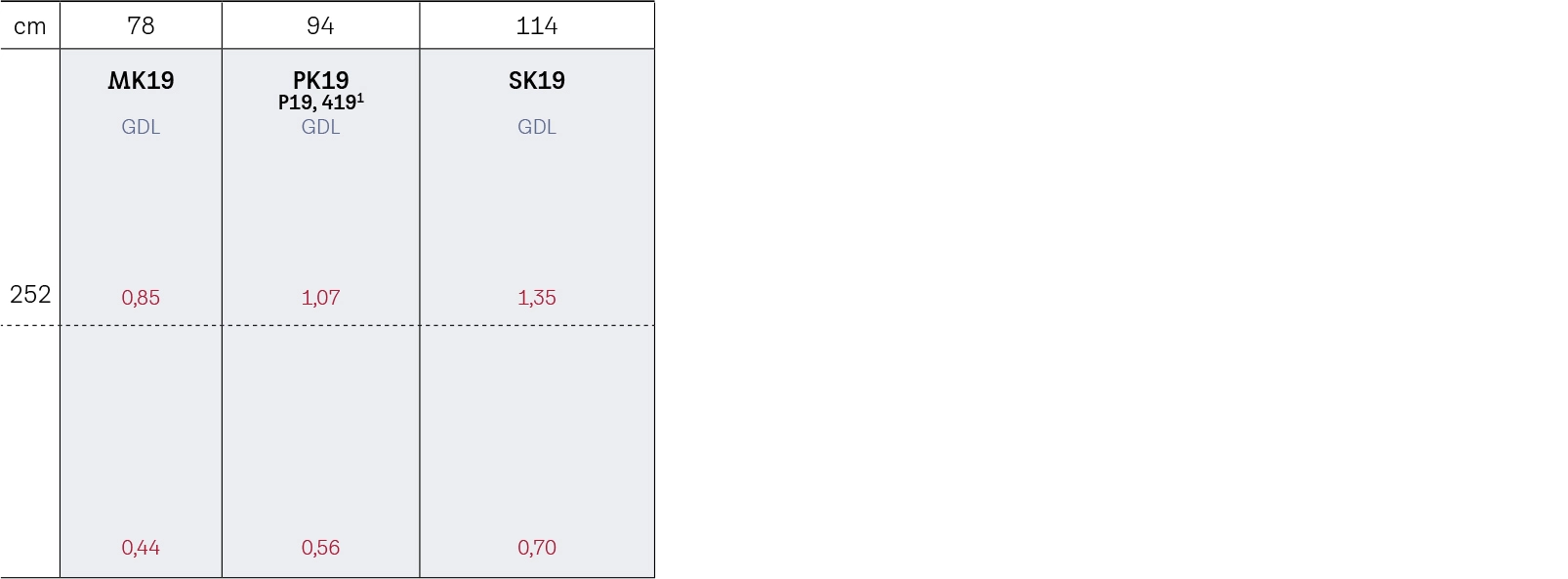

Größenraster für VELUX Lichtlösung DACHBALKON GDL

¹ Bei Austausch örtliche Anpassungen notwendig

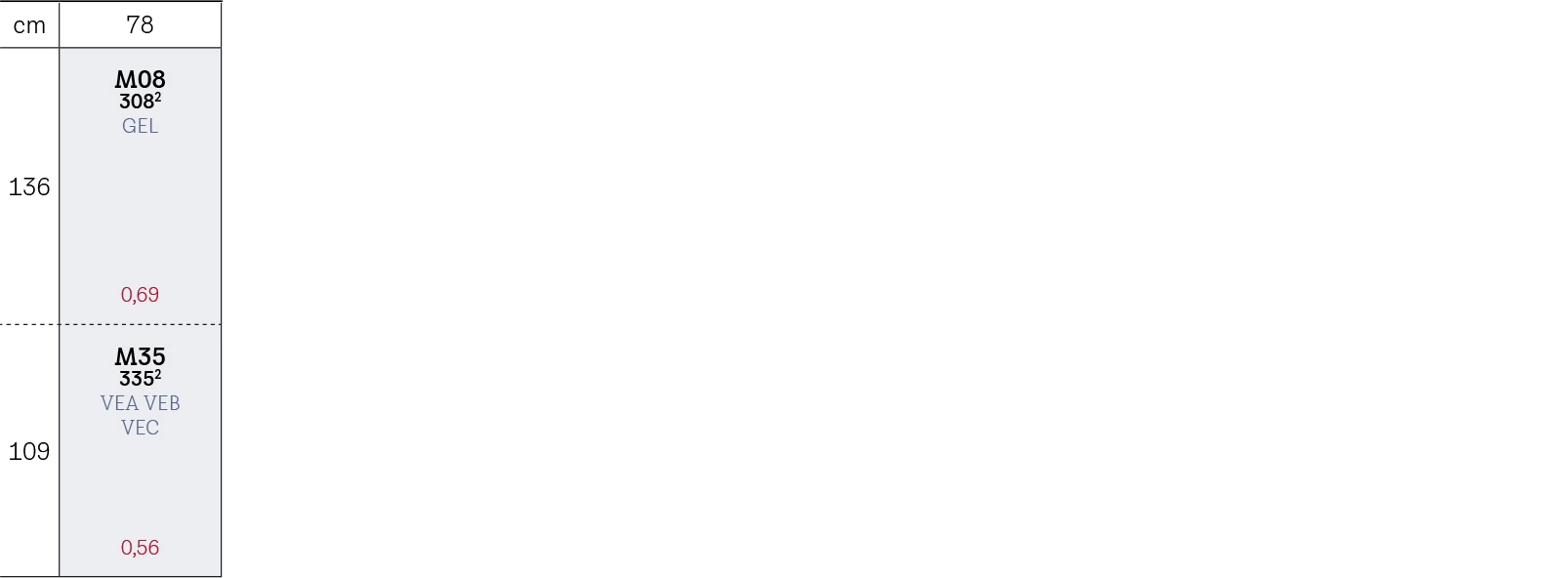

Größenraster für VELUX Lichtlösung DACHTERRASSE GEL + VEA/B/C

² Bei Austausch GEL 308 auf GEL M08 wegen des Größenunterschieds (heutiges vertikales Elemente um ca. 74 mm höher) die örtlichen Anpassungsmöglichkeiten abklären.

Größenraster für VELUX Dachausstiege für Kalträume

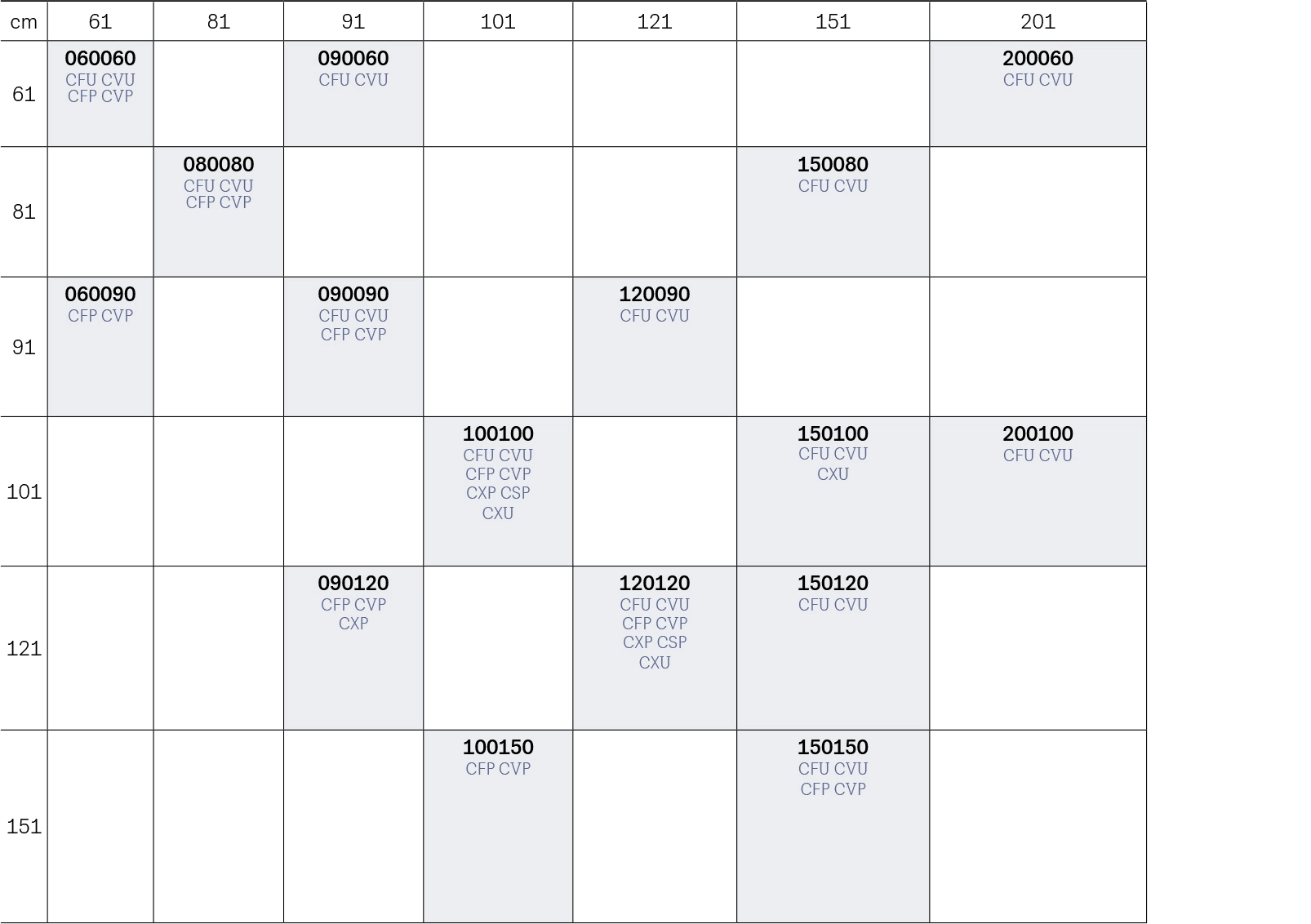

Größenraster für VELUX Flachdach-Fenster

Größenraster für VELUX Tageslicht-Spots

³ Erforderlicher Durchmesser des Deckenausschnittes innen für Größe 0K14 = 41,0 cm
